Odlewarka monotypowa
Maszyna / Urządzenie - do odlewania czcionek metalowych
Data:
Nieznana
Rozmiar:
1900 mm * 1100 mm * 1100 mm
Twórca:
The Monotype Corp. LTD
Miejsce powstania:
Londyn / Wielka Brytania
Materiały:
stal, żeliwo
Właściciel:
Muzeum Książki Artystycznej
Odtwórz audiodeskrypcje

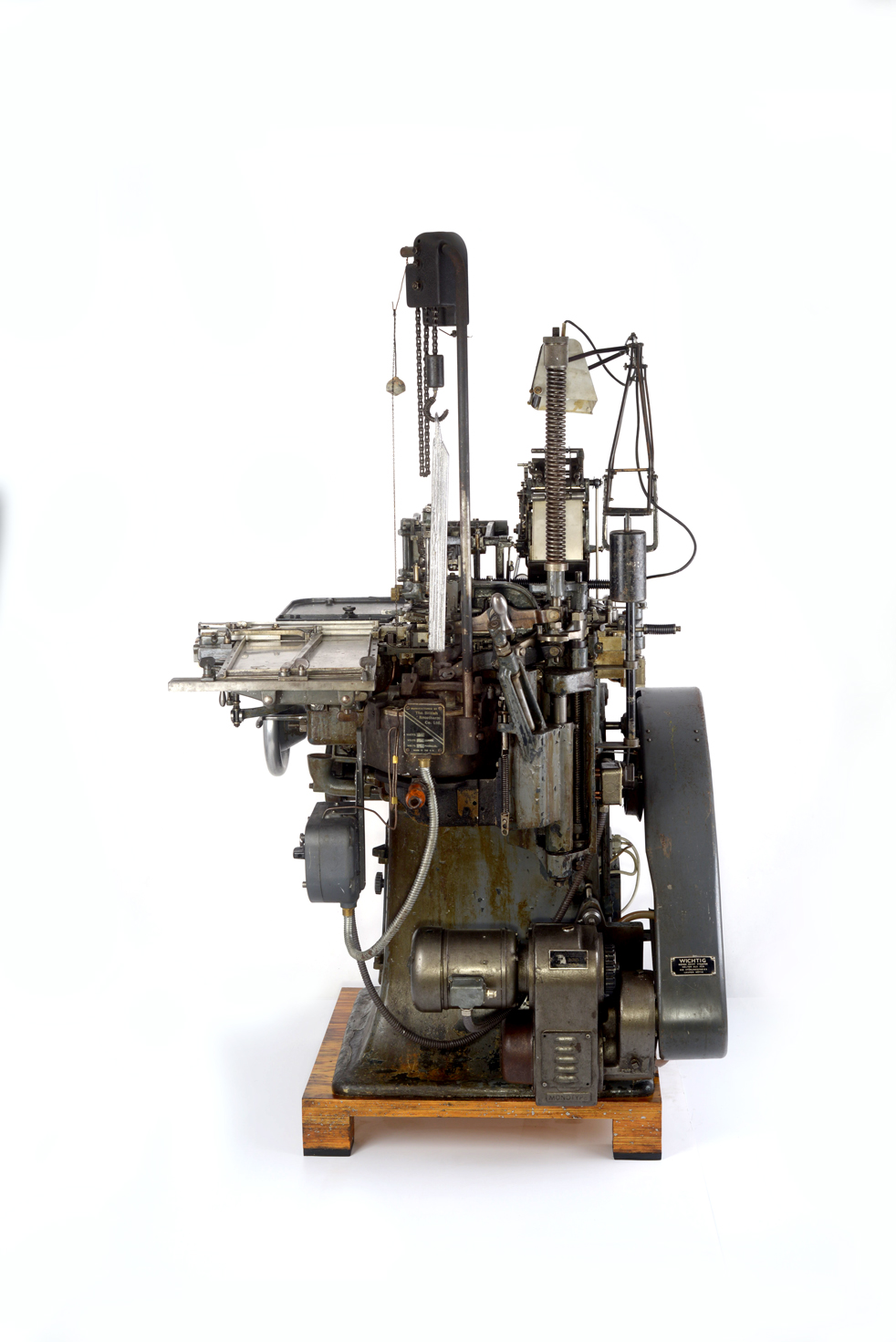

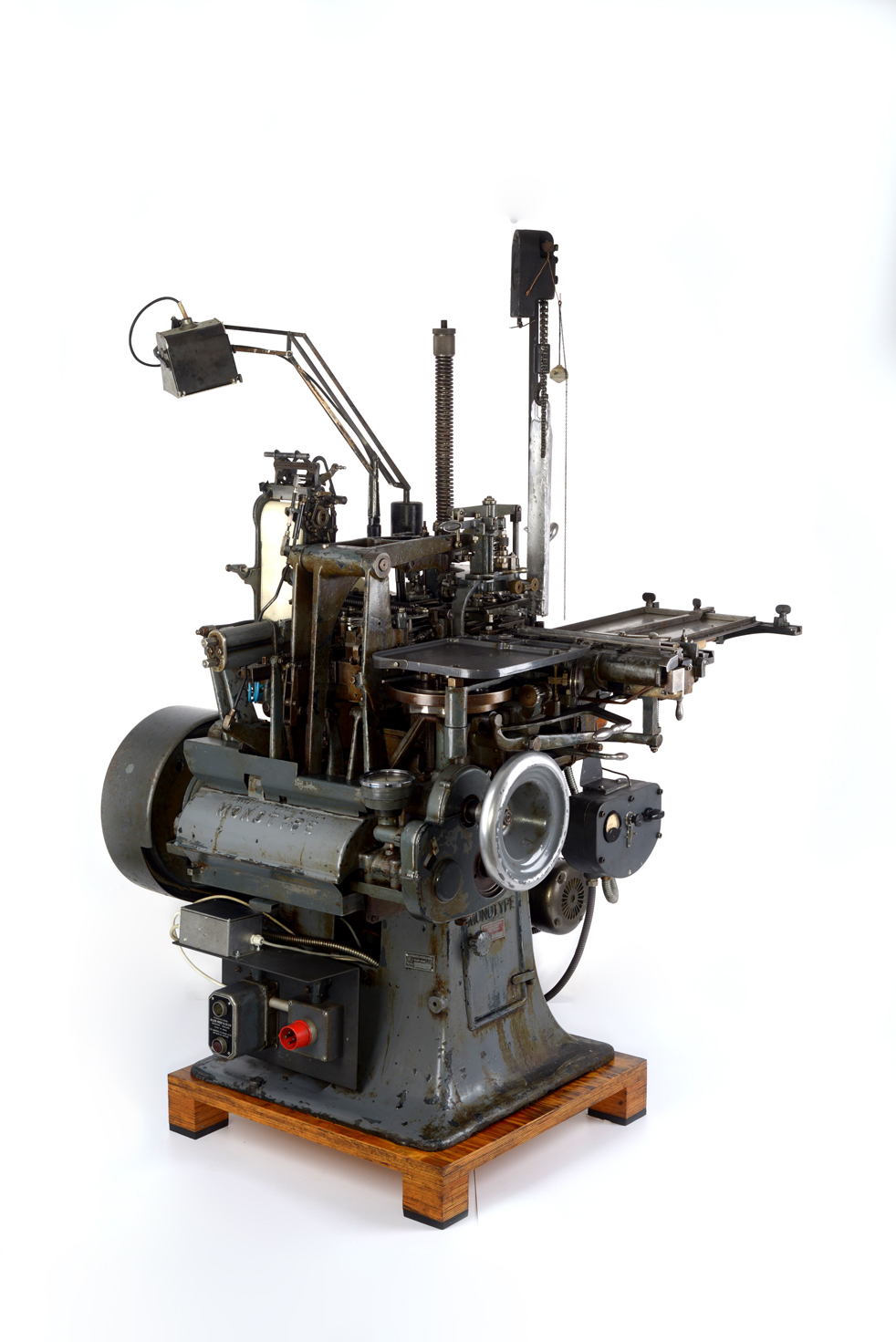

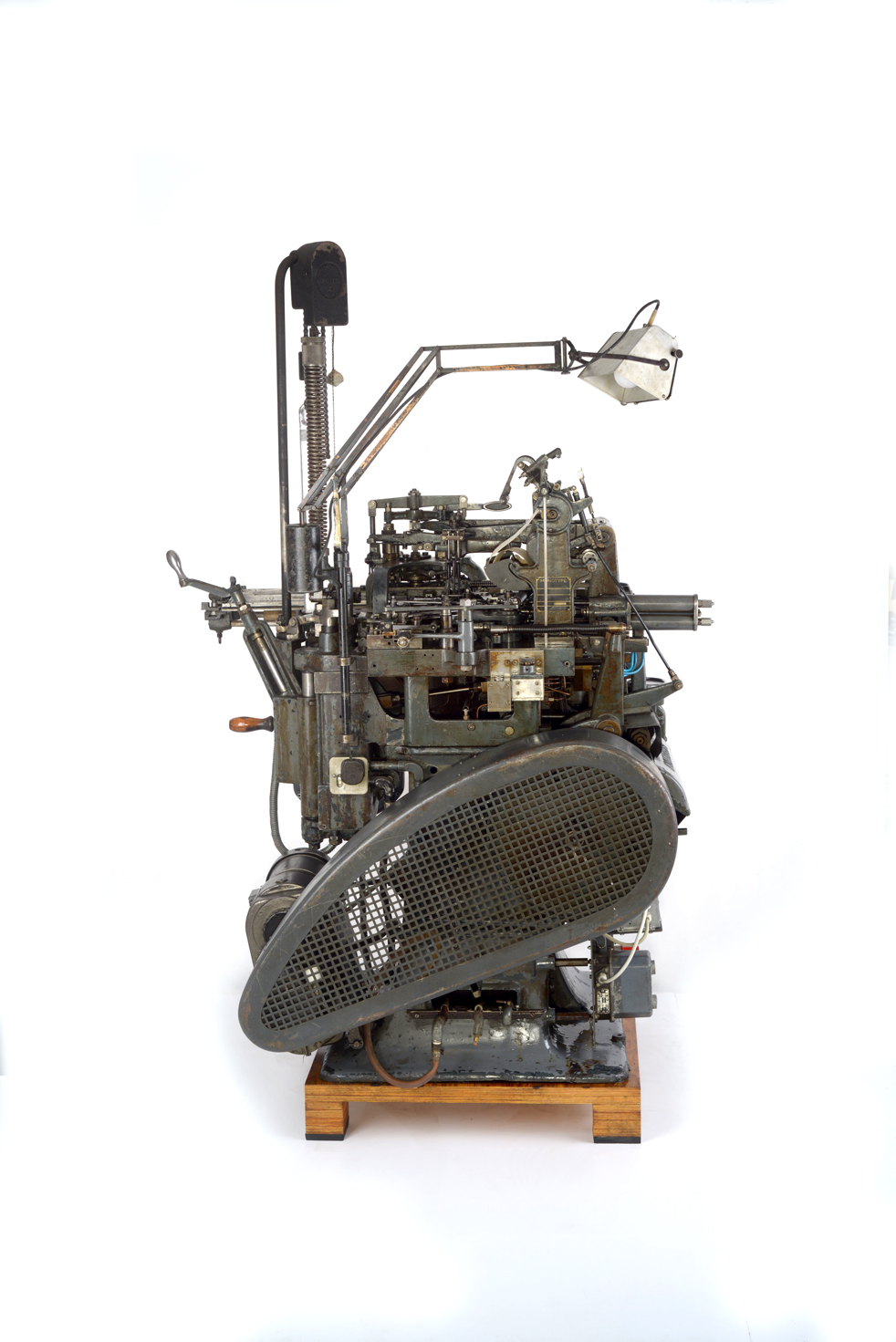

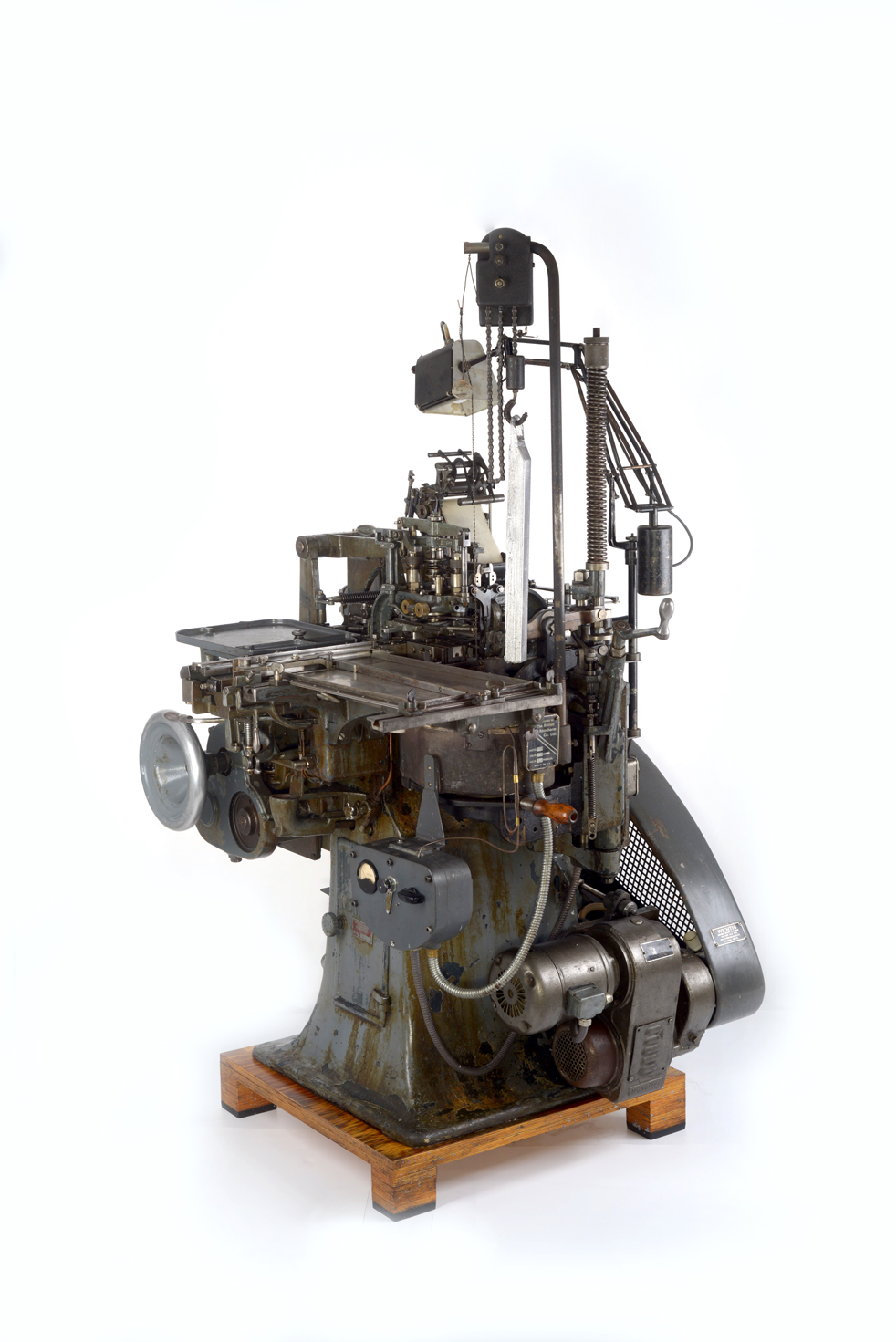

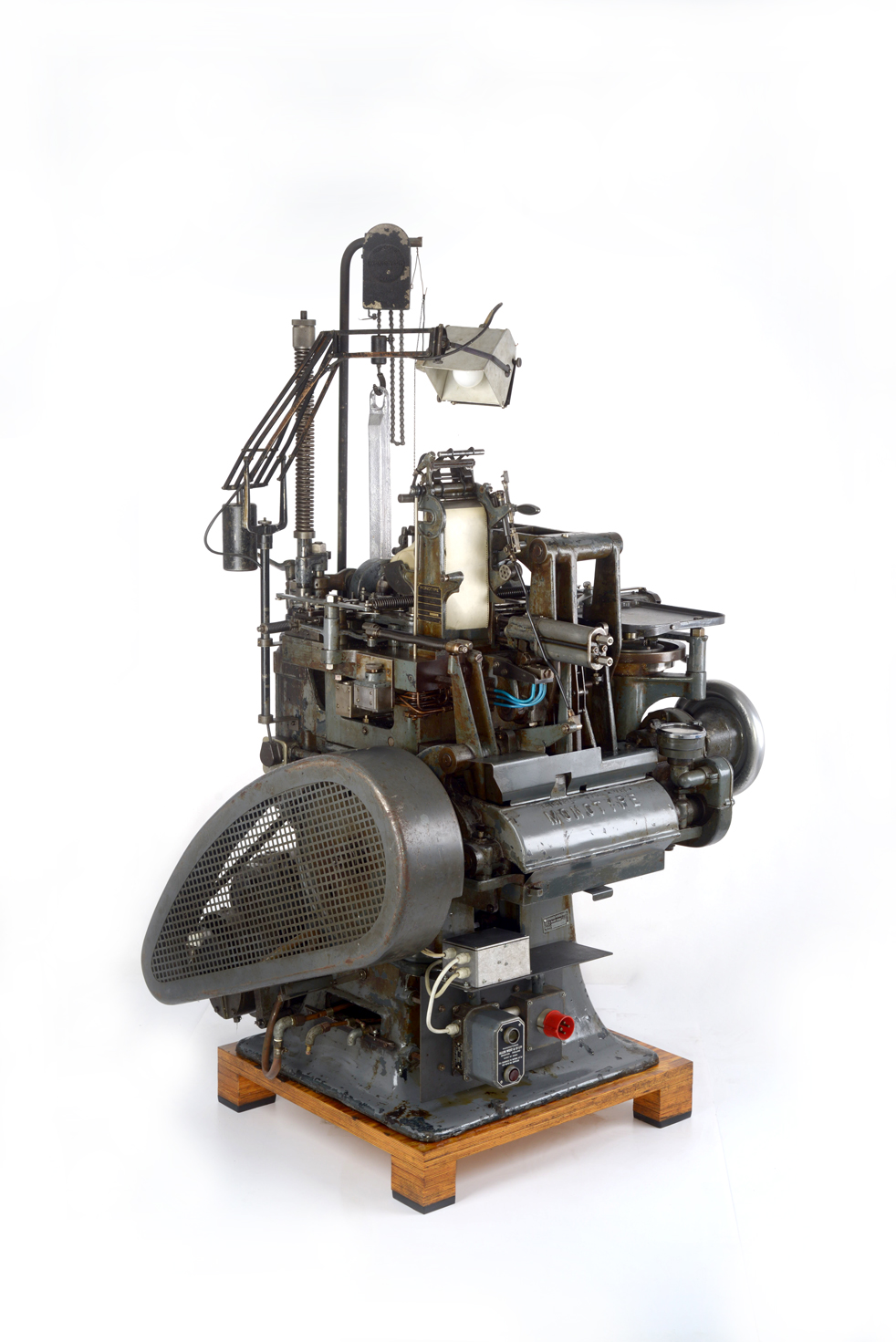

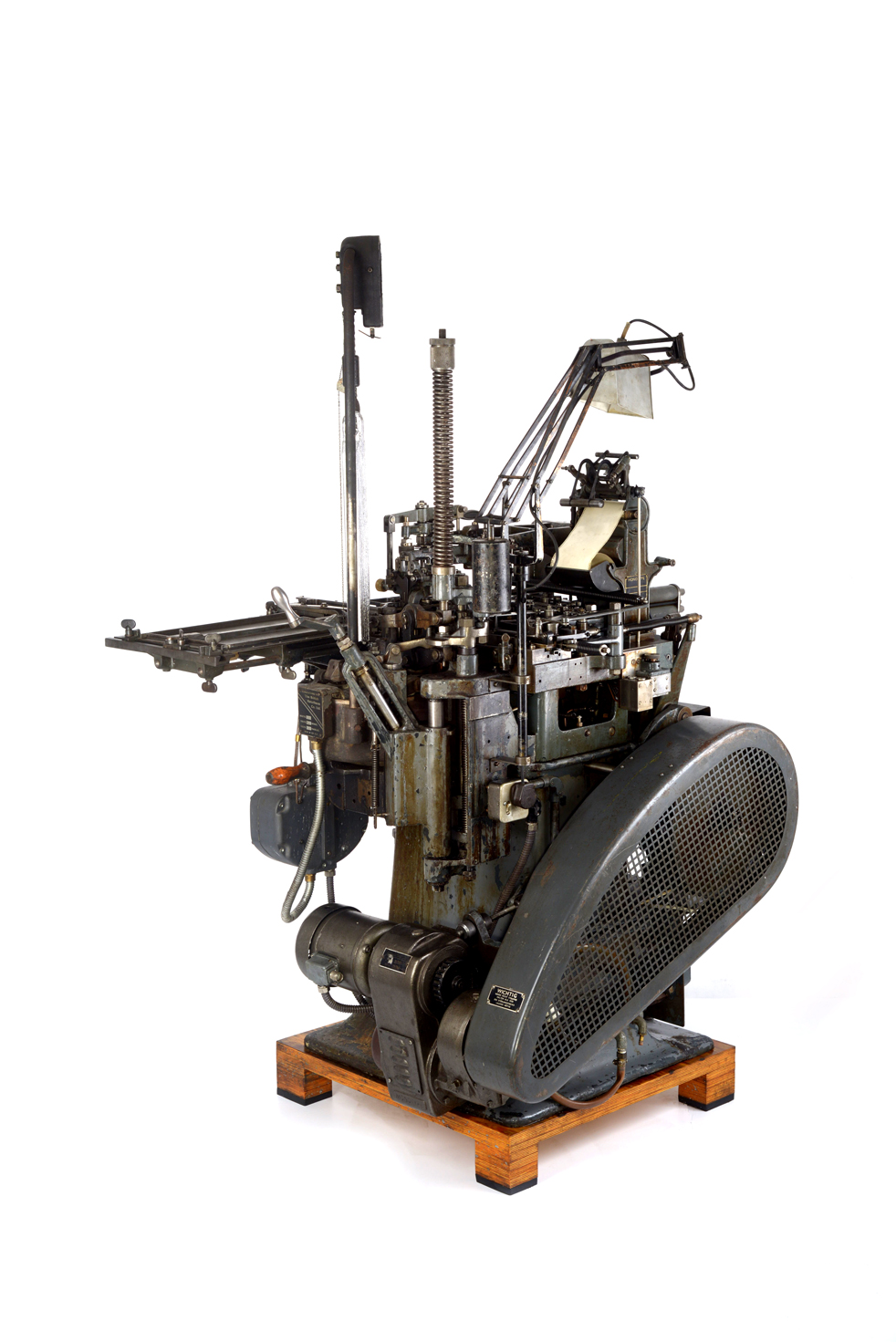

Zdjęcie Odlewarka monotypowa - widok z boku Zdjęcie Odlewarka monotypowa - widok z boku Zdjęcie Odlewarka monotypowa - widok 3/4 Zdjęcie Odlewarka monotypowa - widok 3/4 Zdjęcie Odlewarka monotypowa - widok 3/4 Zdjęcie Odlewarka monotypowa - widok 3/4 Zdjęcie Odlewarka monotypowa - widok bok Zdjęcie Odlewarka monotypowa - widok bok Zdjęcie Odlewarka monotypowa - widok bok
Fot: Michał Strokowski
Kasia Reszka
©Copyrights: Domena publiczna
Opis
Elektryczna automatyczna odlewarka do produkcji składu czcionkowego ( Monotype Composition Caster ) Maszyna odlewająca gotowy skład z pojedynczych czcionek, sterowana taśmą papierową z wyperforowanym kodem zawierającym informacje o sekwencji czcionek w tekście oraz ich podziale na wiersze i ich justowaniu. Perforowany papier sterujący umieszczony jest w wieżyczce. Dzięki sprężonemu powietrzu odczytywane są z niego kolejne linijki kodu, a dalej sygnały przekazywane są do zespołu tłoczków, które powodują, że ramka matrycowa ustawia się odpowiednim znakiem nad formą odlewniczą i dyszą kotła. Następnie dzięki zwolnieniu tłoka z silną sprężyną następuje wpompowanie porcji ołowiu do formy i niemal natychmiastowe wypchnięcie z niej gotowej czcionki. Kolejne linijki czcionek tekstu wystawiane są sukcesywnie na szufelkę, gdzie tworzą szpalty. Maszyna potrzebuje prądu elektrycznego do zasilania silnika oraz grzałki roztapiającej w kotle stop ołowiu, sprężonego powietrza do odczytywania kodu sterującego oraz uruchamiania tłoczków, a także podłączenia do bieżącej wody do chłodzenia formy odlewniczej.
